Светодиод или светоизлучающий диод...
Полупроводниковый прибор с электронно-дырочным переходом или контактом металл-полупроводник, создающий оптическое излучение при пропускании через него электрического тока.
Спектр излучения у него узкий и зависит от химического состава полупроводника.
Преимущества
Тоже сверх яркий, тоже (с радиатором)
Список литературы:
Полупроводниковый прибор с электронно-дырочным переходом или контактом металл-полупроводник, создающий оптическое излучение при пропускании через него электрического тока.
Спектр излучения у него узкий и зависит от химического состава полупроводника.
При пропускании электрического тока через p-n переход в прямом направлении, носители заряда — электроны и дырки — рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой).
В наше время активно внедряется во многие сферы жизни.
- По сравнению с другими электрическими источниками света (преобразователями электроэнергии в электромагнитное излучение видимого диапазона), светодиоды имеют следующие отличия:
- Высокая световая отдача. Современные светодиоды сравнялись по этому параметру с натриевыми газоразрядными лампами и металлогалогенными лампами, достигнув 150 Люмен на Ватт.
- Высокая механическая прочность, вибростойкость (отсутствие нити накаливания и иных чувствительных составляющих).
- Длительный срок службы - от 30000 до 100000 часов ( при работе 8 часов в день - 34 года). Но и он не бесконечен — при длительной работе и/или плохом охлаждении происходит «отравление» кристалла и постепенное падение яркости.
- Спектр современных светодиодов бывает различным - от тёплого белого = 2700 К до холодного белого = 6500 К.
- Малая инерционность - включаются сразу на полную яркость, в то время как у ртутно-форфорных (люминесцентных-экономичных) ламп время включения от 1 сек до 1 мин, а яркость увеличивается от 30% до 100% за 3-10 минут, в зависимости от температуры окружающей среды.
- Количество циклов включения-выключения не оказывают существенного влияния на срок службы светодиодов (в отличие от традиционных источников света - ламп накаливания, газоразрядных ламп).
- Различный угол излучения - от 15 до 180 градусов.
- Низкая стоимость индикаторных светодиодов, но относительно высокая стоимость при использовании в освещении, которая снизится при увеличении производства и продаж.
- Безопасность — не требуются высокие напряжения, низкая температура светодиода или арматуры, обычно не выше 60 градусов Цельсия.
- Нечувствительность к низким и очень низким температурам. Однако, высокие температуры противопоказаны светодиоду, как и любым полупроводникам.
- Экологичность - отсутствие ртути, фосфора и ультрафиолетового излучения в отличие от люминесцентных ламп.
Недостаток
- Стоимость мощных светодиодов, применяемых в портативных прожекторах и автомобильных фарах, на сегодняшний день довольно высока - порядка 8-10$ и более за штуку. Как правило, в небольших фонариках и бытовых лампах-сборках используется несколько десятков не слишком мощных светодиодов.
- К началу 2011 года стоимость мощных (1 Вт и более) светодиодов снизилась и начинается от 0,9 $. Стоимость сверх мощных (10Вт и более P7 и CREE M-CE 15-20$ CREE XM-L 10W 1000Lm) порядка 10$.
Сферы применения
Применяются же светодиоды для освещения(сам не мог поверить).
- Светофоры
- Автомобильные фары
- Прожекторы

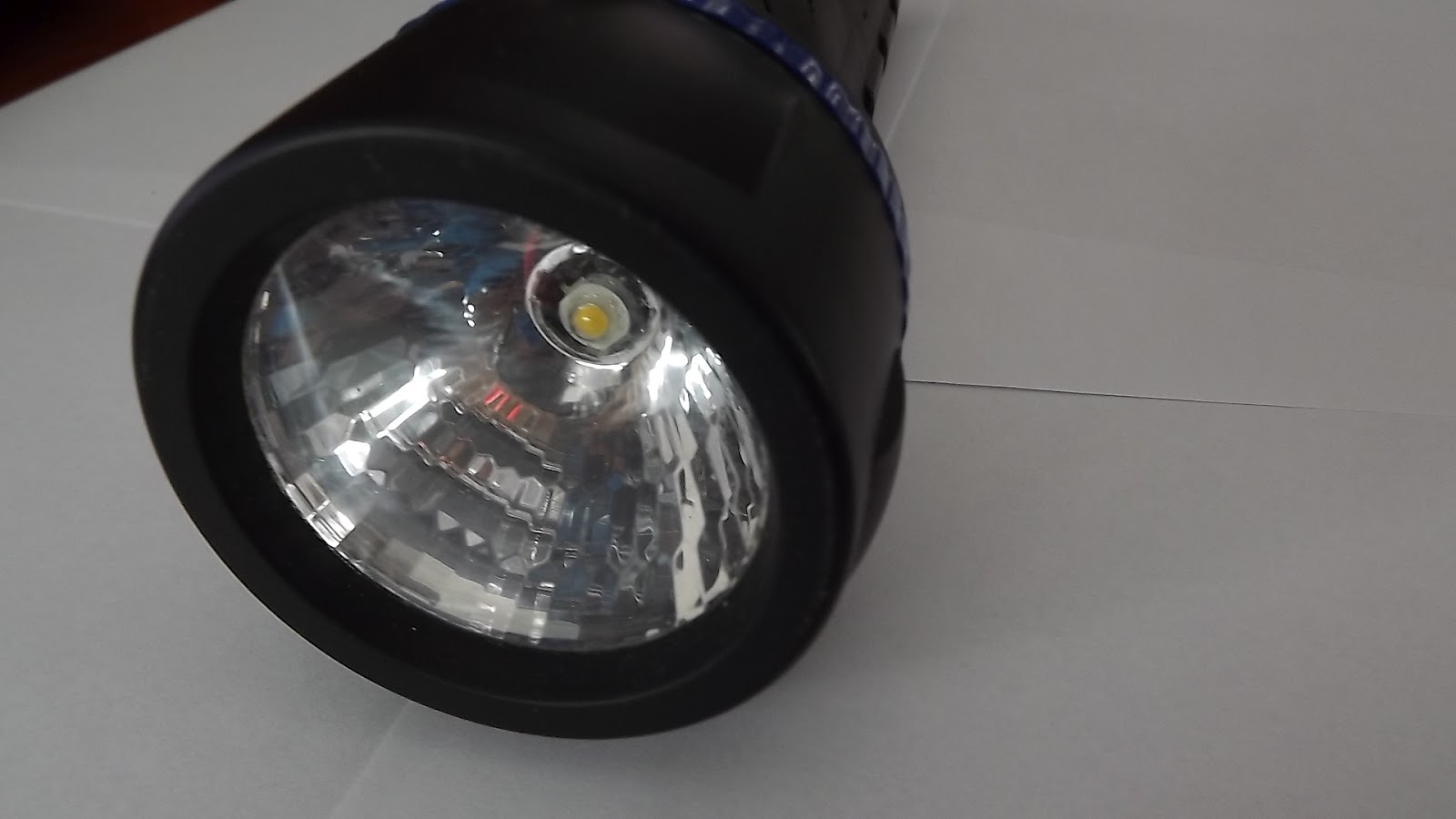

- Фонарики
- Мониторы
- И так далее
Питание
За питание скажу кратко.
Т.к. светодиод - полупроводник, необходимо соблюдать полярность (иначе он не начнёт светиться)
Им нужно ограничивать ток, а напряжению они знают меру.
Пример завышенного питания без ограничения по току:
До номинального напряжения питания ток можно не ограничивать.
Корпуса
Вариантов корпуса много (тут могут быть не все)
- Обычные
- Сверх яркие
- SMD
- Светодиодные ленты
- И еще очень много
И последний писк моды...
Органический!
И в завершении:
Цвет | длина волны (нм) | Напряжение (В) | Материал полупроводника | |
---|---|---|---|---|
Инфракрасный | λ > 760 | ΔU < 1.9 | Арсенид галлия (GaAs) Алюминия галлия арсенид (AlGaAs) | |
Красный | 610 < λ < 760 | 1.63 < ΔU < 2.03 | Алюминия-галлия арсенид (AlGaAs) Галлия арсенид-фосфид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP) | |
Оранжевый | 590 < λ < 610 | 2.03 < ΔU < 2.10 | Галлия фосфид-арсенид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP) | |
Жёлтый | 570 < λ < 590 | 2.10 < ΔU < 2.18 | Галлия арсенид-фосфид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP) | |
Зелёный | 500 < λ < 570 | 1.9 < ΔU < 4.0 | Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN) Галлия(III) фосфид (GaP) Алюминия-галлия-индия фосфид (AlGaInP) Алюминия-галлия фосфид (AlGaP) | |
Голубой | 450 < λ < 500 | 2.48 < ΔU < 3.7 | Селенид цинка (ZnSe) Индия-галлия нитрид (InGaN) Карбид кремния (SiC) в качестве субстрата Кремний (Si) в качестве субстрата — (в разработке) | |
Фиолетовый | 400 < λ < 450 | 2.76 < ΔU < 4.0 | Индия-галлия нитрид (InGaN) | |
Пурпурный | Смесь нескольких спектров | 2.48 < ΔU < 3.7 | Двойной: синий/красный диод, синий с красным люминофором, или белый с пурпурным пластиком | |
Ультрафиолетовый | λ < 400 | 3.1 < ΔU < 4.4 | Алмаз (235 nm) Нитрид бора (215 nm) Нитрид алюминия (AlN) (210 nm) Нитрид алюминия-галлия (AlGaN) Нитрид алюминия-галлия-индия (AlGaInN) — (down to 210 nm) | |
Белый | Широкий спектр | ΔU ≈ 3.5 | Синий/ультрафиолетовый диод с люминофором; |
Список литературы:
- http://ru.wikipedia.org/wiki/%D0%A1%D0%B2%D0%B5%D1%82%D0%BE%D0%B4%D0%B8%D0%BE%D0%B4 частично текст и фотографии.
- http://www.proleds.ru/ только картинки.
- http://www.qrz.ru/schemes/contribute/constr/led2/ только картинки.
